    图片与图标

    • 更新时间:2026-03-14 11:43:24

    图片-img

    常用于显示图片或者图标

    原生类型:{com.google.android.material.imageview.ShapeableImageView}

    图片(图标)：用于显示图片或者图标

    一、常用属性

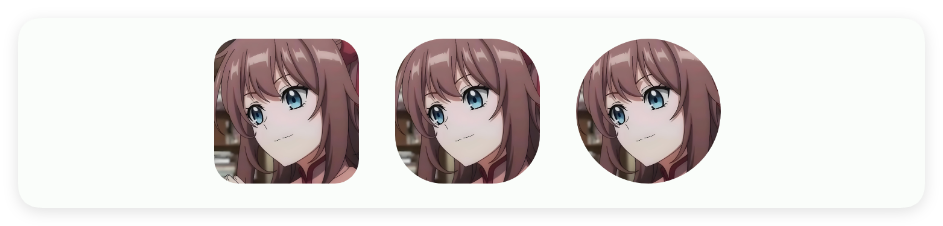

    弧度 - 圆弧半径

    设置圆弧半径

    单位:dp

    <界面>
    <状态条 />
    <线性布局 宽="最大" 方向="横向" 重力="中间">
        <图片 右外边距="15" 宽="60" 弧度="10"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img_3.png" 高="60" />
        <图片 右外边距="15" 宽="60" 弧度="20"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img_3.png" 高="60" />
        <图片 宽="60" 弧度="30"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img_3.png" 高="60" />
    </线性布局>
</界面>

    链接 - 图片链接

    设置图片链接

    <界面>
    <状态条 />
    <图片 宽="60" 弧度="30" 链接="https://q1.qlogo.cn/g?b=qq&nk=2540645055&s=100" 高="60" />
</界面>

    边框宽度 - 边框宽度

    设置边框宽度

    单位:dp

    <界面>
    <状态条 />
    <线性布局 宽="最大" 方向="横向" 重力="中间">
        <!-- 原图 -->
        <图片 宽="60" 路径="example/$ui - 交互界面/09.img-图片图标/img/img.png" 高="60" />
        <!-- 设置边框的图 -->
        <图片 右外边距="15" 宽="60" 左外边距="15"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img.png" 边框宽度="10" 高="60" />
    </线性布局>
</界面>

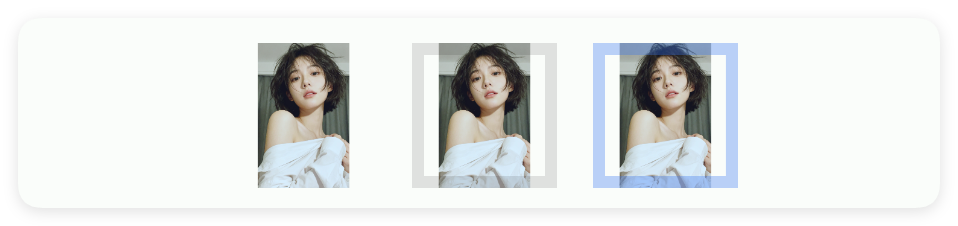

    边框颜色 - 边框颜色

    设置边框颜色

    <界面>
    <状态条 />
    <线性布局 宽="最大" 方向="横向" 重力="中间">
        <!--原图-->
        <图片 宽="60" 路径="example/$ui - 交互界面/09.img-图片图标/img/img.png"
            高="60" />
        <!--设置边框的图-->
        <图片 右外边距="15" 宽="60" 左外边距="15"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img.png" 边框宽度="10"
            高="60" />
        <!--设置边框颜色的图-->
        <图片 宽="60" 路径="example/$ui - 交互界面/09.img-图片图标/img/img.png"
            边框宽度="10" 边框颜色="#553574F0" 高="60" />
    </线性布局>
</界面>

    拉伸类型 - 拉伸类型

    设置拉伸类型

    可选(忽略大小写,可忽略下划线):中心适配, 开始适配, 结束适配, 横竖轴适配, 居中, 中心裁剪, 内部居中, 矩阵

    <图片 拉伸类型="横竖轴适配"/>

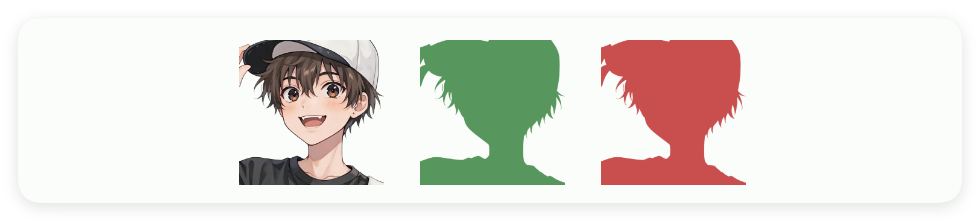

    图片颜色 - 图片填充颜色

    设置图片填充颜色

    <界面>
    <状态条 />
    <线性布局 宽="最大" 方向="横向" 重力="中间">
        <!--原图-->
        <图片 右外边距="15" 宽="60"
            路径="example/$ui - 交互界面/09.img-图片图标/img/boy.png" 高="60" />
        <!--设置填充颜色的图-->
        <图片 图片颜色="#57965C" 右外边距="15" 宽="60"
            路径="example/$ui - 交互界面/09.img-图片图标/img/boy.png" 高="60" />
        <图片 图片颜色="#C94F4F" 宽="60"
            路径="example/$ui - 交互界面/09.img-图片图标/img/boy.png" 高="60" />
    </线性布局>
</界面>

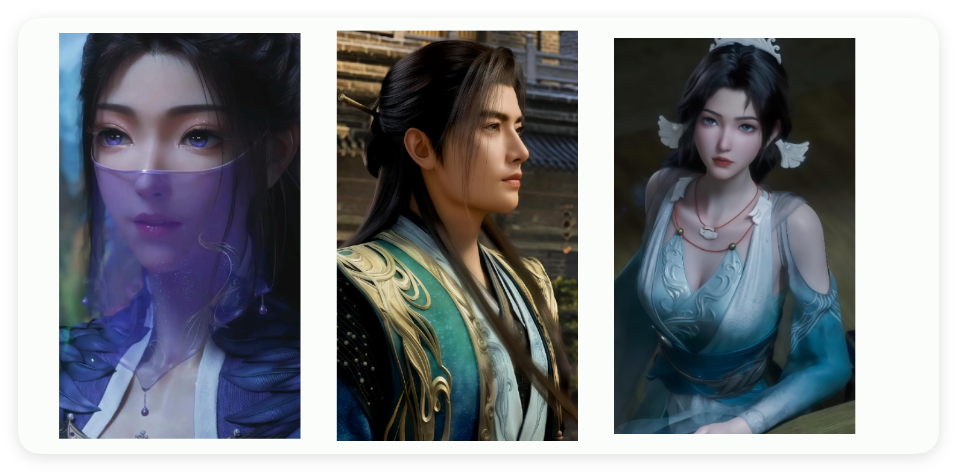

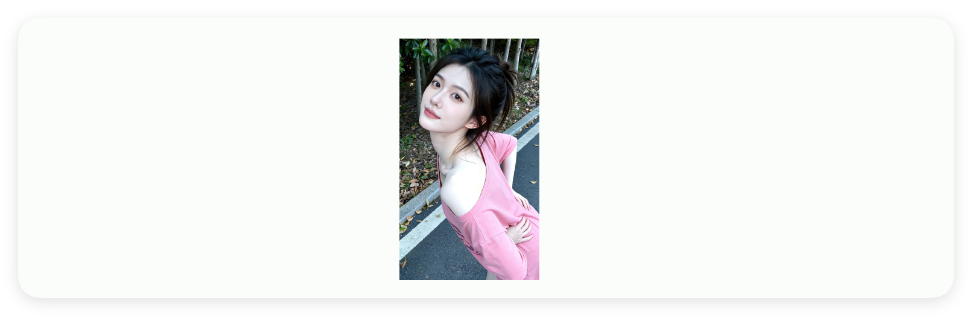

    路径 - 图片本地路径

    设置图片本地路径

    <界面>
    <状态条 />
    <线性布局 宽="最大" 方向="横向" 重力="中间">
        <图片 右外边距="15" 宽="60"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img_5.png" 高="100" />
    </线性布局>
</界面>

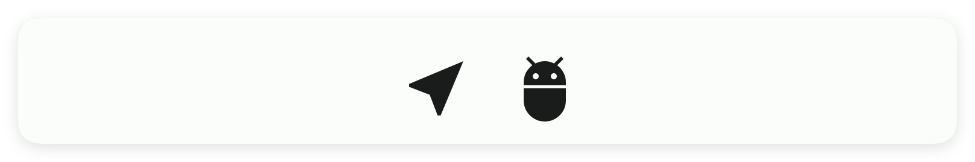

    资源 - 图片或图标路径

    设置图片或图标路径

    <界面>
    <状态条 />
    <线性布局 宽="最大" 方向="横向" 重力="中间">
        <!--使用src(资源)来设置图标-->
        <图片 宽="30" 资源="ic_near_me_fill" 高="30" />
        <!--使用icon(图标)来设置图标-->
        <图片 图标="ic_adb_fill" 宽="30" 左外边距="15" 高="30" />
    </线性布局>
</界面>

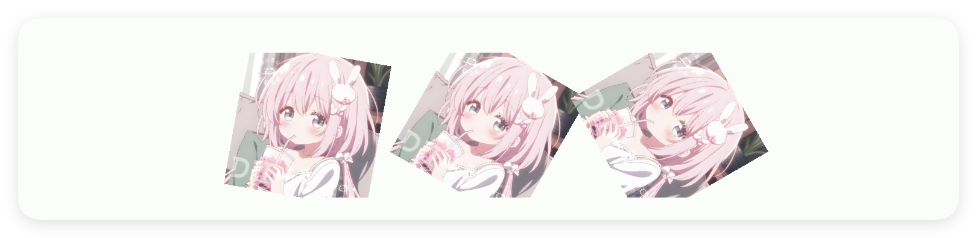

    旋转角度 - 旋转角度

    设置旋转角度

    <界面>
    <状态条 />
    <线性布局 宽="最大" 方向="横向" 重力="中间">
        <图片 宽="60" 角度="10"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img_4.png" 高="60" />
        <图片 右外边距="15" 宽="60" 左外边距="15" 角度="30"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img_4.png" 高="60" />
        <图片 宽="60" 角度="60"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img_4.png" 高="60" />
    </线性布局>
</界面>

    旋转速度 - 自动旋转的倍速

    设置自动旋转的倍速

    <图片 旋转速度="3"/>

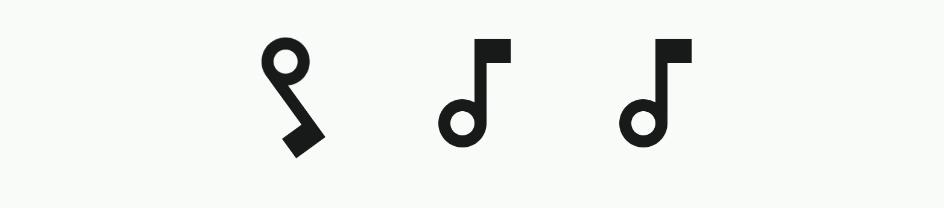

    自动旋转 - 是否自动旋转

    是否自动旋转

    <界面>
    <状态条 />
    <线性布局 宽="最大" 方向="横向" 重力="中间">
        <图片 宽="60" 自动旋转="是" 资源="ic_audiotrack_outline" 高="60" />
        <图片 右外边距="15" 宽="60" 左外边距="15" 旋转速度="10" 自动旋转="是"
            资源="ic_audiotrack_outline" 高="60" />
        <图片 宽="60" 旋转速度="20" 自动旋转="是" 资源="ic_audiotrack_outline"
            高="60" />
    </线性布局>
</界面>

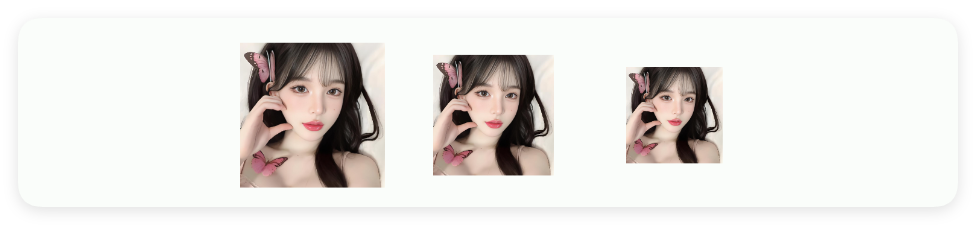

    内边距 - 内边距

    设置内边距

    <界面>
    <状态条 />
    <线性布局 宽="最大" 方向="横向" 重力="中间">
        <图片 宽="60" 路径="example/$ui - 交互界面/09.img-图片图标/img/img_6.png"
            高="60" />
        <图片 内边距="5" 右外边距="15" 宽="60" 左外边距="15"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img_6.png" 高="60" />
        <图片 内边距="10" 宽="60"
            路径="example/$ui - 交互界面/09.img-图片图标/img/img_6.png" 高="60" />
    </线性布局>
</界面>

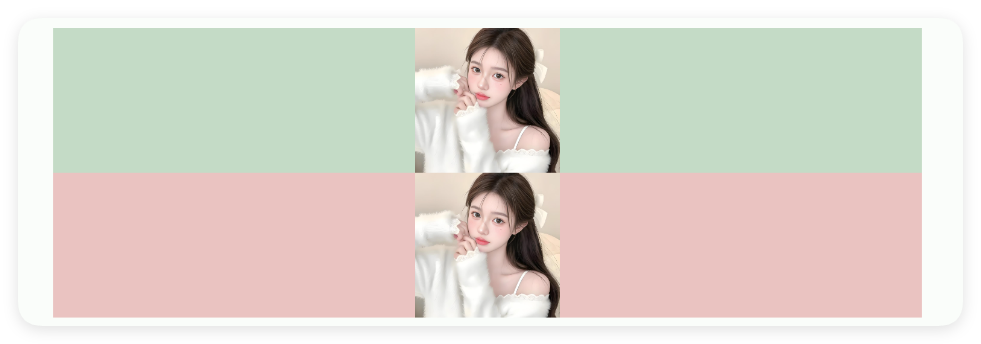

    背景颜色 - 背景颜色

    设置背景颜色

    <界面>
    <状态条 />
    <图片 宽="最大" 背景颜色="#5557965C"
        路径="example/$ui - 交互界面/09.img-图片图标/img/img_7.png" 高="60" />
    <图片 宽="最大" 背景颜色="#55C94F4F"
        路径="example/$ui - 交互界面/09.img-图片图标/img/img_7.png" 高="60" />
</界面>

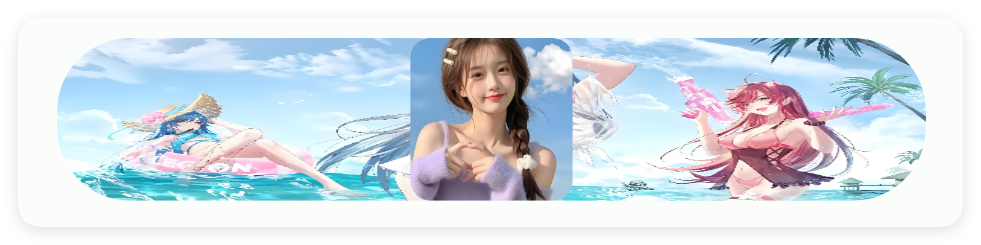

    背景图片 - 背景图片

    设置背景图片

    <界面>
    <状态条 />
    <图片 宽="最大" 弧度="30"
        背景图片="example/$ui - 交互界面/09.img-图片图标/img/img_8.png"
        路径="example/$ui - 交互界面/09.img-图片图标/img/img_9.png" 高="最小" />
</界面>

    二、常用函数

    设置弧度(弧度)

    设置弧度

    • 参数 : 弧度 {Number} 弧度
    • 版本 : 1.9.4
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置弧度
图片.设置弧度(30);

    设置边框宽度(边框宽度)

    设置边框宽度

    • 参数 : 边框宽度 {Number} 边框宽度
    • 版本 : 1.9.4
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置边框宽度
图片.设置边框宽度(10);

    设置边框颜色(边框颜色)

    设置边框颜色

    • 参数 : 边框颜色 {String} 边框颜色
    • 版本 : 1.9.4
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置边框颜色
图片.设置边框颜色("#C94F4F");

    设置填充颜色(填充颜色)

    设置填充颜色

    • 参数 : 填充颜色 {String} 填充颜色
    • 版本 : 1.9.4
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置填充颜色
图片.设置填充颜色("#C94F4F");

    设置背景颜色(背景颜色)

    设置背景颜色

    • 参数 : 背景颜色 {String} 背景颜色
    • 版本 : 1.9.4
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置背景颜色
图片.设置背景颜色("#C94F4F");

    自动旋转(是否旋转)

    图片自动旋转

    • 参数 : 是否旋转 {boolean} 是否旋转
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置图片自动旋转
图片.自动旋转(是);

    自动旋转(是否旋转, 速度)

    图片自动旋转

    • 参数 : 是否旋转 {boolean} 是否旋转
    • 参数 : 速度 {float} 旋转速度
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置图片自动旋转
图片.自动旋转(是, 10);

    设置角度(角度)

    设置角度

    • 参数 : 角度 {float} 角度值
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置角度
图片.设置角度(45);

    设置图标(图标)

    设置图标

    • 参数 : 图标 {string} 图标名称
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置图标
图片.设置图标("logo_ag");

    设置链接(链接)

    设置图片链接

    • 参数 : 链接 {string} 图片链接地址
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置图片链接
图片.设置链接("https://www.baidu.com/icon.png");

    设置路径(路径)

    设置图片路径

    • 参数 : 路径 {string} 图片路径
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置图片路径
图片.设置路径("./资源/图片01.png");

    设置图片(位图)

    设置图片

    • 参数 : 位图 {bitmap} 图片位图
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//设置图片
定义 图片对象 = $图片.读取("./资源/图片01.png");
图片.设置图片(图片对象.获得位图());

    获取图片()

    获取图片

    • 返回 : {bitmap} 获取到的图片位图
    //解析布局,获得界面对象
定义 界面 = $界面.解析布局("./主界面.xml");
//获取控件
定义 图片 = 界面.找控件("我的图片");
//获取图片
定义 位图 = 图片.获取图片();
//构建图片对象
定义 图片对象 = $图片.打开(位图);
